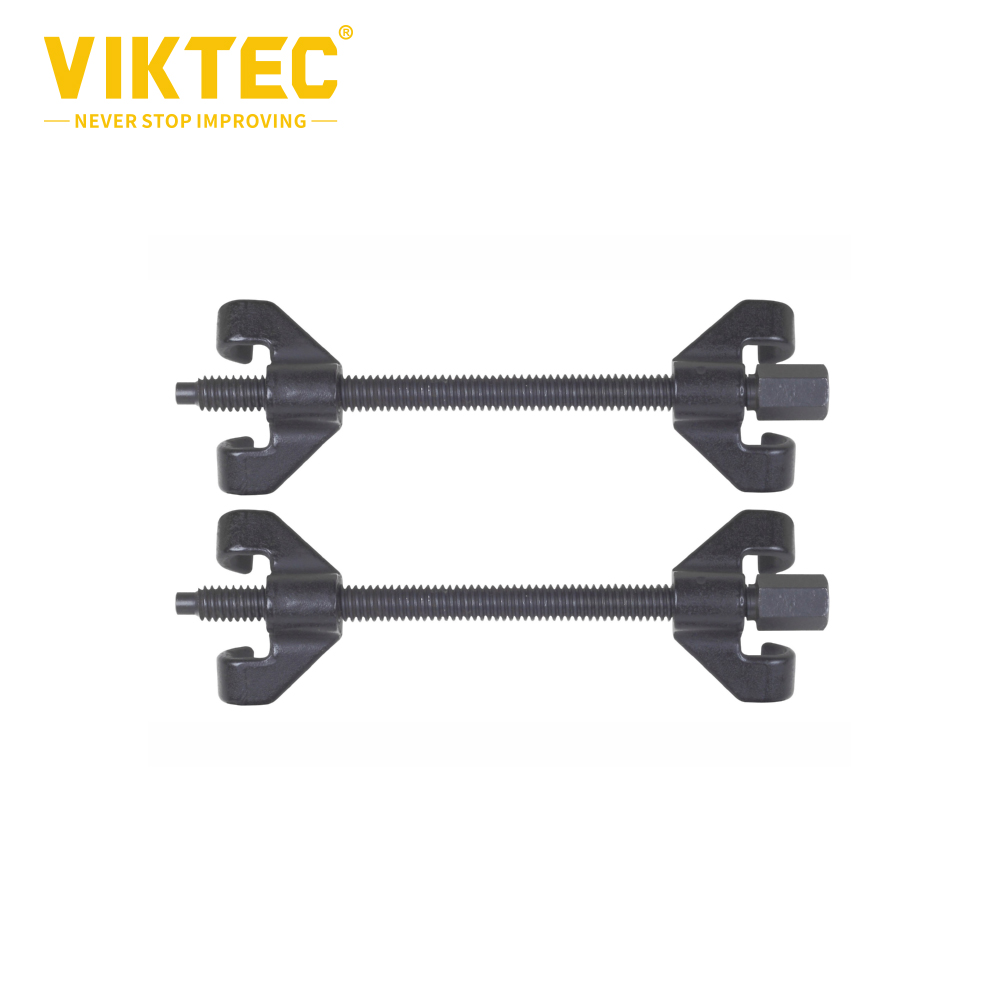

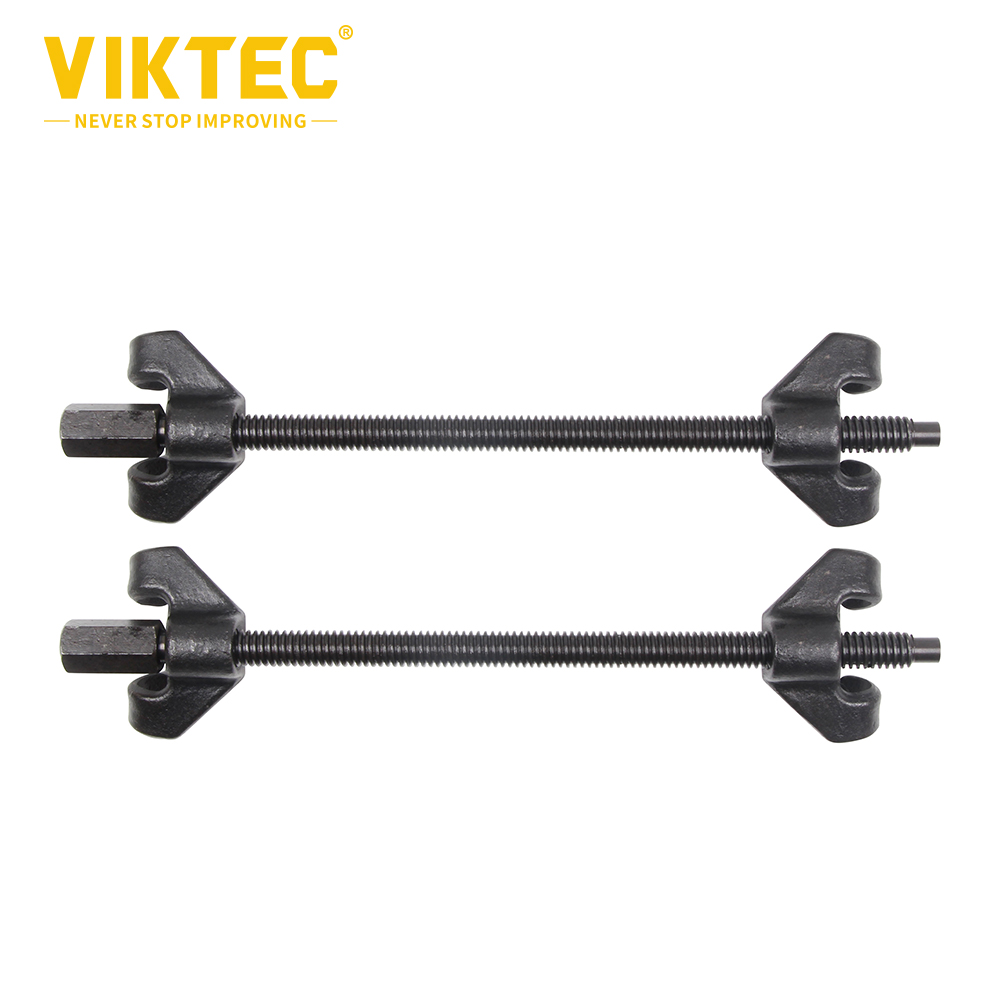

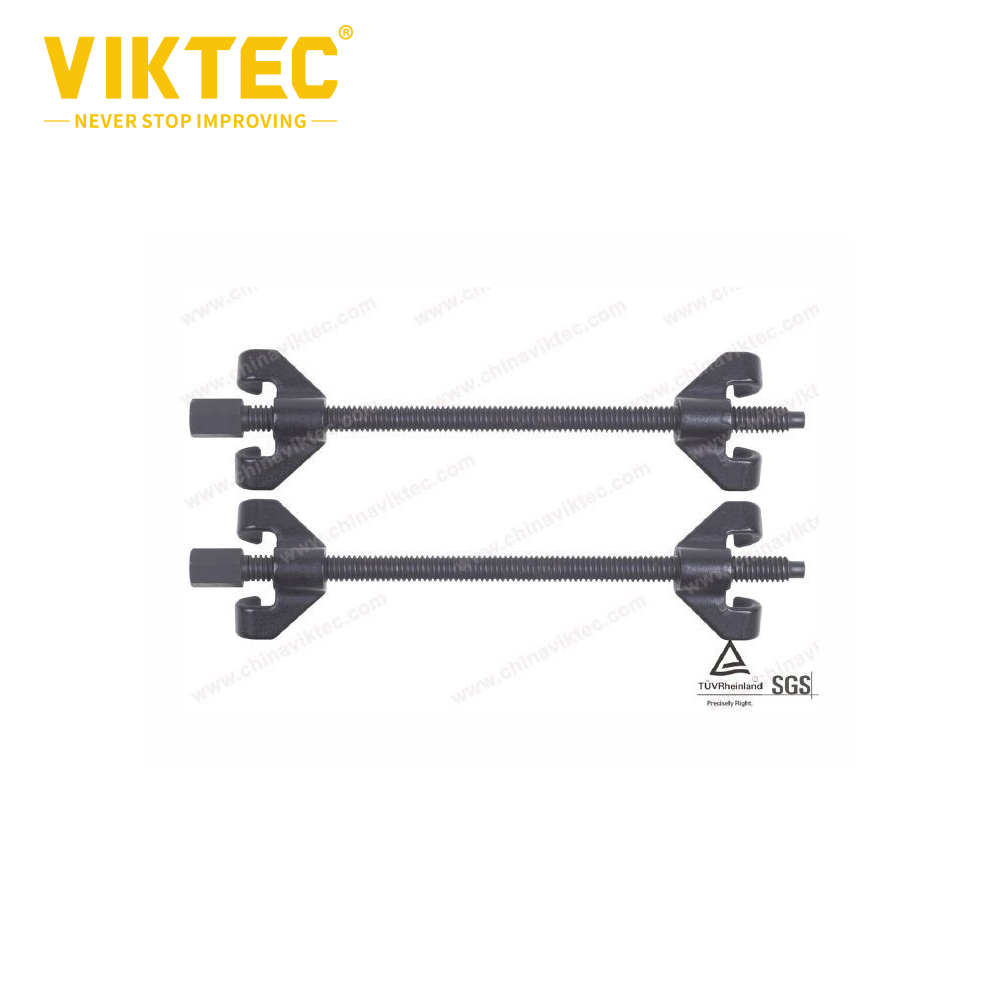

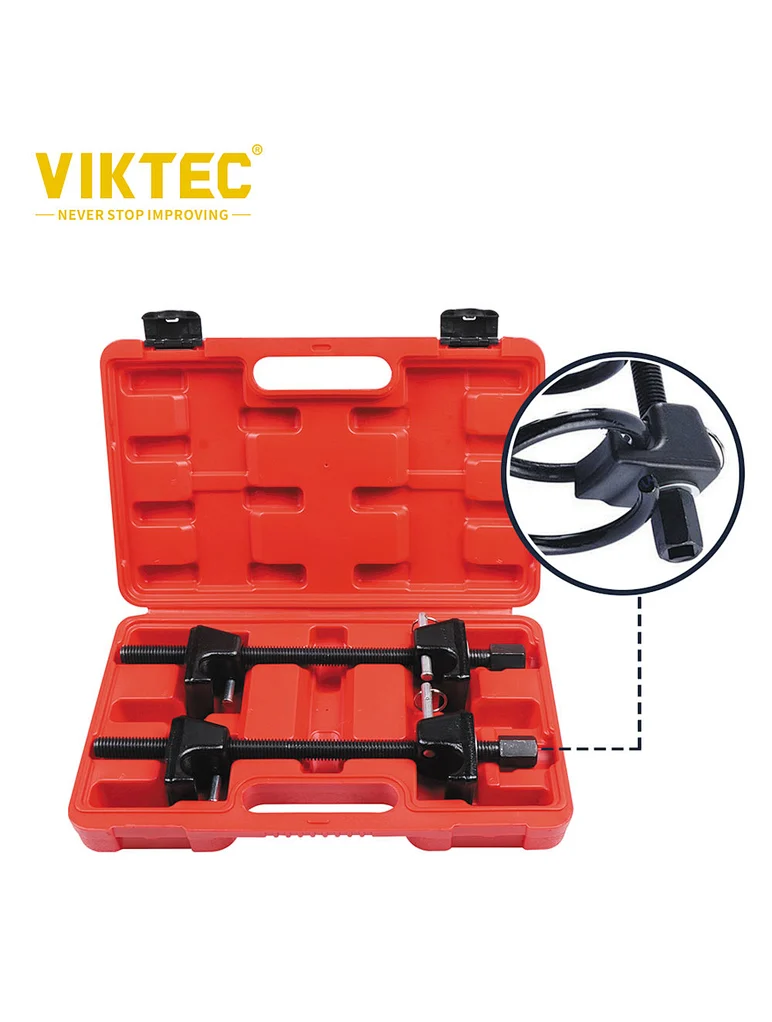

VIKTEC Hochleistungs-MacPherson-Federbein-Federkompressor
VT01772
Produktmerkmal Komprimiert die Schraubenfeder, um die Stoßdämpfereinheit oder Feder zu ersetzen. .Ermöglicht auch Reparaturen an verbogenen Federbeinen, Federbeinrohren und beschädigten Teilen. .Geschmiedete Konstruktion, Acme-Gewindestange und eingebaute Raststifte, um die Spule an Ort und Stelle zu fixieren. .Schneller und einfacher Aufbau und äußerst sichere Anwendung.
Menge
WICHTIGE SICHERHEITSHINWEISE
1. Nur als Paar verwenden. Gleichmäßig und langsam anziehen und lösen. Verwenden Sie zum Festziehen/Lösen nur Handwerkzeuge.
2. Sichern Sie die Feder vor dem Gebrauch mit Sicherungsstiften.
3. Halten Sie den Arbeitsbereich sauber. Unaufgeräumte Bereiche laden zu Verletzungen ein.
4. Berücksichtigen Sie die Bedingungen im Arbeitsbereich. Nicht an feuchten, nassen oder schlecht beleuchteten Orten verwenden. Nicht dem Regen aussetzen. Halten Sie den Arbeitsbereich gut beleuchtet.
5. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit oder in der Nähe dieses Artikels zu spielen.
6. Lagern Sie ungenutzte Geräte. Bei Nichtgebrauch sollten Werkzeuge an einem trockenen Ort aufbewahrt werden, um Rostbildung vorzubeugen.
7. Setzen Sie die Maschine oder das Werkzeug nicht mit Gewalt ein. Es wird die Arbeit mit der Geschwindigkeit, für die es vorgesehen war, besser und sicherer erledigen.
8. Nur bestimmungsgemäß verwenden.
9. Kleide dich richtig. Tragen Sie keine lockere Kleidung oder Schmuck. Sie können sich in beweglichen Teilen verfangen. Bei der Arbeit werden Schutzhandschuhe und rutschfestes Schuhwerk empfohlen. Tragen Sie einen einschränkenden Haarschutz, um lange Haare einzudämmen und zu verhindern, dass sie sich in Maschinen verfangen.
10. Tragen Sie während der Einrichtung und Verwendung eine ANSI-zugelassene Schutzbrille und strapazierfähige Arbeitshandschuhe.
11. Übertreiben Sie es nicht. Achten Sie jederzeit auf den richtigen Stand und das Gleichgewicht.
12. Behandeln Sie Werkzeuge sorgfältig. Halten Sie die Werkzeuge sauber, um eine bessere und sicherere Leistung zu erzielen. Befolgen Sie die Anweisungen zum Schmieren und Wechseln von Zubehör. Halten Sie die Griffe trocken, sauber und frei von Öl und Fett.
13. Bleiben Sie wachsam. Passen Sie auf, was Sie tun, nutzen Sie Ihren gesunden Menschenverstand. Bedienen Sie kein Werkzeug, wenn Sie müde sind.
14. Vor jedem Gebrauch prüfen; Nicht verwenden, wenn Teile lose oder beschädigt sind.
15. Ersatzteile und Zubehör. Verwenden Sie bei der Wartung nur identische Ersatzteile. Verwenden Sie nur Zubehör, das für die Verwendung mit diesem Werkzeug vorgesehen ist. Zugelassenes Zubehör ist bei Harbor Freight Tools erhältlich.
16. Nicht verwenden, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
17. Pflegen Sie Produktetiketten und Typenschilder. Diese enthalten wichtige Sicherheitsinformationen. Wenn es nicht lesbar ist oder fehlt, wenden Sie sich für einen Ersatz an Harbor Freight Tools.
Aufstellen
Für die Zwecke dieses Handbuchs wird davon ausgegangen, dass Sie eine Federbeinfeder von einer MacPherson-Federbeinbaugruppe entfernen, die aus dem Fahrzeug entfernt wurde.
1. Legen Sie die Strebenbaugruppe auf eine Werkbank oder eine andere feste Arbeitsfläche.
2. Untersuchen Sie die Federbeinfeder im Inneren der Federbeinbaugruppe. Identifizieren Sie Bereiche an jedem Ende der Federbeinfeder, um die Abziehhaken des Federbeinspanners anzubringen. Zwischen den Spulen muss genügend Platz sein, damit die Abziehhaken dazwischen passen und dennoch genügend Kompression möglich ist, um die Feder so weit zusammenzudrücken, dass sie sicher entfernt werden kann. Idealerweise sollten die Abziehhaken in Richtung der äußeren Enden der Schraubenfeder platziert werden.

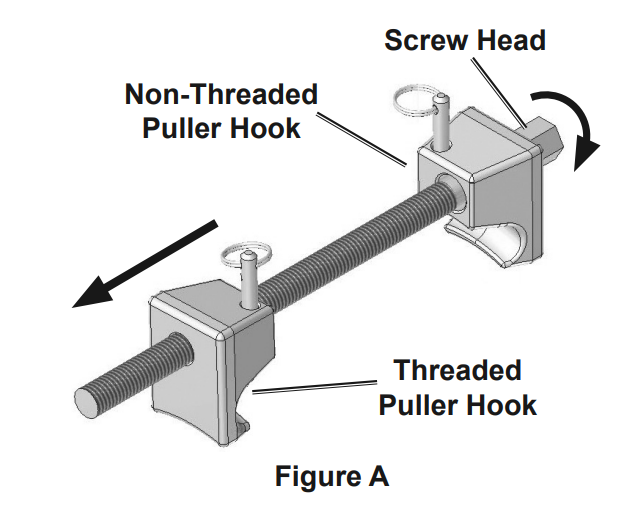

3. Passen Sie den Kopf der Schraube (3) an, um den Gewindeabzieherhaken (1) zum Ende der Schraube zu bewegen, wie in Abbildung A gezeigt.

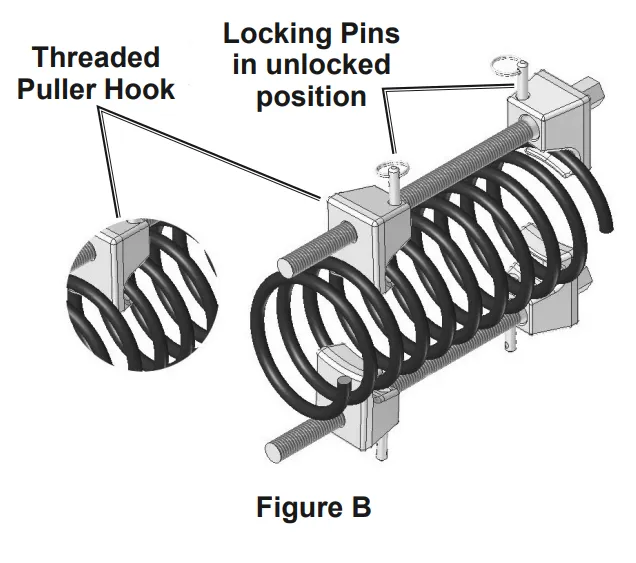

4. Platzieren Sie mit den Sicherungsstiften (4) in der entriegelten Position den Gewinde-Abzieherhaken um die Federbeinfeder an der Stelle, die Sie in Schritt 2 identifiziert haben, wie in Abbildung B gezeigt.

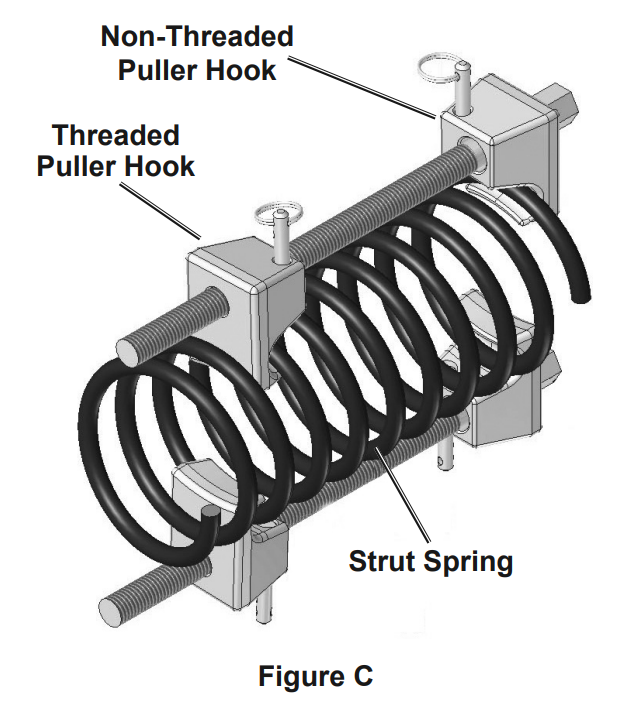

5. Stellen Sie den Abzieherhaken ohne Gewinde (2) so ein, dass er um die Federbeinfeder am Ende gegenüber von Schritt 4 passt. Stellen Sie sicher, dass der Federbeinfederkompressor parallel (gerade nach oben und unten) zur Federbeinbaugruppe ausgerichtet ist, wie in Abbildung C dargestellt.
6. Ziehen Sie den Kopf der Schraube fest, bis er den Abzieherhaken ohne Gewinde berührt.

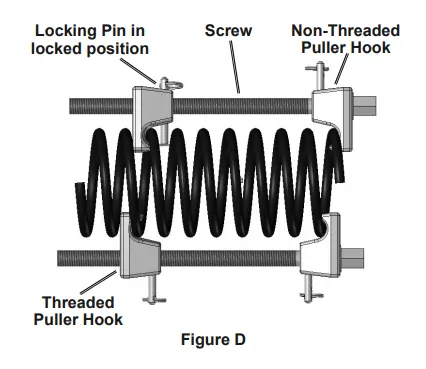

7. Drücken Sie die Sicherungsstifte an den Abzieherhaken mit und ohne Gewinde hinein, bis sie in der verriegelten Position einrasten. Siehe Abbildung D und Abbildung E.
8. Wiederholen Sie die Schritte 2 bis 7 mit der zweiten Federbeinspannerbaugruppe.
WARNUNG! Verwenden Sie immer beide Federbeinspanner gleichzeitig an derselben Feder.
Entfernen der Federbeinfedern

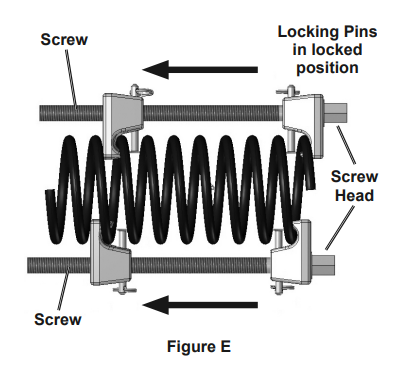

1. Überprüfen Sie die Verriegelungsstifte, um sicherzustellen, dass sie sich in der verriegelten Position befinden. Siehe Abbildung E.
2. Drehen Sie die Federbeinbaugruppe, sodass der Schraubenkopf an jedem Federbeinspanner leicht zugänglich ist.
3. Beginnen Sie mit dem Anziehen des Schraubenkopfes an einem Federbeinspanner, wie in Abbildung E gezeigt. Ziehen Sie die Schraube etwa 2,5 cm fest und ziehen Sie dann die Schraube des anderen Federbeinspanners um den gleichen Betrag an.
WARNUNG! Um schwere oder tödliche Verletzungen durch plötzliches Freispringen der Feder zu vermeiden: Ziehen Sie die Schrauben GLEICHMÄSSIG an. Ziehen Sie nicht einen Federspanner auf einmal fest.
4. Wenn die Schraube an jedem Federbeinspanner festgezogen wird, beginnt sich die Federbeinfeder zusammenzudrücken. Wenn die Federbeinfeder ausreichend zusammengedrückt ist, um ein freies Spiel der Schraubenfeder an der Federbeinbaugruppe zu ermöglichen, können Sie die Federbeinlagermutter oben an der Federbeinbaugruppe entfernen und das Federbeinlager und den Zylinderkopf entfernen. Die komprimierte Federbeinfeder kann nun entfernt werden.
WARNUNG! Um den Druck auf die Feder zu verringern und eine bessere Stabilität zu gewährleisten, ziehen Sie sie nur so weit an, wie nötig ist.
5. Wenn die Federkompressoren so weit wie möglich angezogen wurden und kein Spiel der Schraubenfeder an der Federbeinbaugruppe vorhanden ist, ENTFERNEN SIE NICHT die Federbeinlagermutter. Entfernen Sie die Federbeinspanner gleichmäßig und platzieren Sie die Abzieherhaken weiter auseinander auf der Schraubenfeder, um mehr von der Schraubenfeder zusammenzudrücken. Wiederholen Sie die Schritte 2 bis 4.
6. Lagern Sie eine zusammengedrückte Schraubenfeder NICHT über längere Zeit, auch nicht, wenn Sie das Federbein sofort austauschen. Lösen Sie die Schrauben an den Federbeinspannern GLEICHMÄSSIG, um den Druck zu verringern.
Reinigung, Wartung und Schmierung
1. Überprüfen Sie VOR JEDEM GEBRAUCH die Sicherungsstifte, Schrauben und Abziehhaken an den Federbeinspannern. Prüfen Sie auf:
• Lose Hardware. • Fehlausrichtung oder Blockierung beweglicher Teile
• gerissene oder gebrochene Teile
• alle anderen Bedingungen, die den sicheren Betrieb beeinträchtigen könnten.
Nicht verwenden, wenn Sie Risse oder andere Schäden feststellen.
HINWEIS: Halten Sie die Gewinde der Schrauben stets sauber und mit einem hochwertigen, leichten Maschinenöl geschmiert.
2. Wischen Sie nach dem Gebrauch die Außenflächen des Werkzeugs mit einem sauberen Tuch ab.
3. Bewahren Sie den Federkompressorsatz bei der Lagerung in der Tragetasche auf.
1. Nur als Paar verwenden. Gleichmäßig und langsam anziehen und lösen. Verwenden Sie zum Festziehen/Lösen nur Handwerkzeuge.
2. Sichern Sie die Feder vor dem Gebrauch mit Sicherungsstiften.
3. Halten Sie den Arbeitsbereich sauber. Unaufgeräumte Bereiche laden zu Verletzungen ein.
4. Berücksichtigen Sie die Bedingungen im Arbeitsbereich. Nicht an feuchten, nassen oder schlecht beleuchteten Orten verwenden. Nicht dem Regen aussetzen. Halten Sie den Arbeitsbereich gut beleuchtet.
5. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit oder in der Nähe dieses Artikels zu spielen.
6. Lagern Sie ungenutzte Geräte. Bei Nichtgebrauch sollten Werkzeuge an einem trockenen Ort aufbewahrt werden, um Rostbildung vorzubeugen.
7. Setzen Sie die Maschine oder das Werkzeug nicht mit Gewalt ein. Es wird die Arbeit mit der Geschwindigkeit, für die es vorgesehen war, besser und sicherer erledigen.
8. Nur bestimmungsgemäß verwenden.
9. Kleide dich richtig. Tragen Sie keine lockere Kleidung oder Schmuck. Sie können sich in beweglichen Teilen verfangen. Bei der Arbeit werden Schutzhandschuhe und rutschfestes Schuhwerk empfohlen. Tragen Sie einen einschränkenden Haarschutz, um lange Haare einzudämmen und zu verhindern, dass sie sich in Maschinen verfangen.
10. Tragen Sie während der Einrichtung und Verwendung eine ANSI-zugelassene Schutzbrille und strapazierfähige Arbeitshandschuhe.
11. Übertreiben Sie es nicht. Achten Sie jederzeit auf den richtigen Stand und das Gleichgewicht.
12. Behandeln Sie Werkzeuge sorgfältig. Halten Sie die Werkzeuge sauber, um eine bessere und sicherere Leistung zu erzielen. Befolgen Sie die Anweisungen zum Schmieren und Wechseln von Zubehör. Halten Sie die Griffe trocken, sauber und frei von Öl und Fett.
13. Bleiben Sie wachsam. Passen Sie auf, was Sie tun, nutzen Sie Ihren gesunden Menschenverstand. Bedienen Sie kein Werkzeug, wenn Sie müde sind.
14. Vor jedem Gebrauch prüfen; Nicht verwenden, wenn Teile lose oder beschädigt sind.
15. Ersatzteile und Zubehör. Verwenden Sie bei der Wartung nur identische Ersatzteile. Verwenden Sie nur Zubehör, das für die Verwendung mit diesem Werkzeug vorgesehen ist. Zugelassenes Zubehör ist bei Harbor Freight Tools erhältlich.
16. Nicht verwenden, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
17. Pflegen Sie Produktetiketten und Typenschilder. Diese enthalten wichtige Sicherheitsinformationen. Wenn es nicht lesbar ist oder fehlt, wenden Sie sich für einen Ersatz an Harbor Freight Tools.
Aufstellen
Für die Zwecke dieses Handbuchs wird davon ausgegangen, dass Sie eine Federbeinfeder von einer MacPherson-Federbeinbaugruppe entfernen, die aus dem Fahrzeug entfernt wurde.
1. Legen Sie die Strebenbaugruppe auf eine Werkbank oder eine andere feste Arbeitsfläche.
2. Untersuchen Sie die Federbeinfeder im Inneren der Federbeinbaugruppe. Identifizieren Sie Bereiche an jedem Ende der Federbeinfeder, um die Abziehhaken des Federbeinspanners anzubringen. Zwischen den Spulen muss genügend Platz sein, damit die Abziehhaken dazwischen passen und dennoch genügend Kompression möglich ist, um die Feder so weit zusammenzudrücken, dass sie sicher entfernt werden kann. Idealerweise sollten die Abziehhaken in Richtung der äußeren Enden der Schraubenfeder platziert werden.
3. Passen Sie den Kopf der Schraube (3) an, um den Gewindeabzieherhaken (1) zum Ende der Schraube zu bewegen, wie in Abbildung A gezeigt.
4. Platzieren Sie mit den Sicherungsstiften (4) in der entriegelten Position den Gewinde-Abzieherhaken um die Federbeinfeder an der Stelle, die Sie in Schritt 2 identifiziert haben, wie in Abbildung B gezeigt.
5. Stellen Sie den Abzieherhaken ohne Gewinde (2) so ein, dass er um die Federbeinfeder am Ende gegenüber von Schritt 4 passt. Stellen Sie sicher, dass der Federbeinfederkompressor parallel (gerade nach oben und unten) zur Federbeinbaugruppe ausgerichtet ist, wie in Abbildung C dargestellt.
6. Ziehen Sie den Kopf der Schraube fest, bis er den Abzieherhaken ohne Gewinde berührt.
7. Drücken Sie die Sicherungsstifte an den Abzieherhaken mit und ohne Gewinde hinein, bis sie in der verriegelten Position einrasten. Siehe Abbildung D und Abbildung E.
8. Wiederholen Sie die Schritte 2 bis 7 mit der zweiten Federbeinspannerbaugruppe.
WARNUNG! Verwenden Sie immer beide Federbeinspanner gleichzeitig an derselben Feder.
Entfernen der Federbeinfedern
1. Überprüfen Sie die Verriegelungsstifte, um sicherzustellen, dass sie sich in der verriegelten Position befinden. Siehe Abbildung E.
2. Drehen Sie die Federbeinbaugruppe, sodass der Schraubenkopf an jedem Federbeinspanner leicht zugänglich ist.
3. Beginnen Sie mit dem Anziehen des Schraubenkopfes an einem Federbeinspanner, wie in Abbildung E gezeigt. Ziehen Sie die Schraube etwa 2,5 cm fest und ziehen Sie dann die Schraube des anderen Federbeinspanners um den gleichen Betrag an.
WARNUNG! Um schwere oder tödliche Verletzungen durch plötzliches Freispringen der Feder zu vermeiden: Ziehen Sie die Schrauben GLEICHMÄSSIG an. Ziehen Sie nicht einen Federspanner auf einmal fest.
4. Wenn die Schraube an jedem Federbeinspanner festgezogen wird, beginnt sich die Federbeinfeder zusammenzudrücken. Wenn die Federbeinfeder ausreichend zusammengedrückt ist, um ein freies Spiel der Schraubenfeder an der Federbeinbaugruppe zu ermöglichen, können Sie die Federbeinlagermutter oben an der Federbeinbaugruppe entfernen und das Federbeinlager und den Zylinderkopf entfernen. Die komprimierte Federbeinfeder kann nun entfernt werden.
WARNUNG! Um den Druck auf die Feder zu verringern und eine bessere Stabilität zu gewährleisten, ziehen Sie sie nur so weit an, wie nötig ist.
5. Wenn die Federkompressoren so weit wie möglich angezogen wurden und kein Spiel der Schraubenfeder an der Federbeinbaugruppe vorhanden ist, ENTFERNEN SIE NICHT die Federbeinlagermutter. Entfernen Sie die Federbeinspanner gleichmäßig und platzieren Sie die Abzieherhaken weiter auseinander auf der Schraubenfeder, um mehr von der Schraubenfeder zusammenzudrücken. Wiederholen Sie die Schritte 2 bis 4.
6. Lagern Sie eine zusammengedrückte Schraubenfeder NICHT über längere Zeit, auch nicht, wenn Sie das Federbein sofort austauschen. Lösen Sie die Schrauben an den Federbeinspannern GLEICHMÄSSIG, um den Druck zu verringern.
Reinigung, Wartung und Schmierung
1. Überprüfen Sie VOR JEDEM GEBRAUCH die Sicherungsstifte, Schrauben und Abziehhaken an den Federbeinspannern. Prüfen Sie auf:
• Lose Hardware. • Fehlausrichtung oder Blockierung beweglicher Teile
• gerissene oder gebrochene Teile
• alle anderen Bedingungen, die den sicheren Betrieb beeinträchtigen könnten.
Nicht verwenden, wenn Sie Risse oder andere Schäden feststellen.
HINWEIS: Halten Sie die Gewinde der Schrauben stets sauber und mit einem hochwertigen, leichten Maschinenöl geschmiert.
2. Wischen Sie nach dem Gebrauch die Außenflächen des Werkzeugs mit einem sauberen Tuch ab.
3. Bewahren Sie den Federkompressorsatz bei der Lagerung in der Tragetasche auf.
