VIKTEC -Abrisskettenschalter und Nietwerkzeugsatz -Motorrad -Werkzeug -Werkzeug -Set
VTN1420
Produktfunktion Allgemeine Anwendung für Motorradantriebsketten und Nockenketten auf Autos zum Brechen und Verbinden der meisten Antriebsketten mit einem Durchmesser von 35 bis 630. Kit enthält 3 Stiftgrößen für die meisten Ketten: 2,2, 2,9 EN 3,8 mm. Empfohlen für leichte bis mittelschwere Verwendung. Für fesselende Höhle -Nasen -Master -Glieder. Patentprodukt. Stifte sind Stifte Material: Legierungsstahl
Menge
Beschreibung:
- Universelle Anwendung für Motorradantriebsketten und Nockenketten an Autos.
- Zum Brechen und Verbinden der meisten Antriebsketten mit einem Durchmesser von 35 bis 630.
- Das Kit enthält 3 Pin -Größen für die meisten Ketten: 2,2, 2,9 und 3,8 mm.
- Empfohlen für leichte bis mittelschwere Verwendung.
- Für fesselende Höhle -Nasen -Master -Glieder.
- Patentprodukt.
- Stifte sind gestaltet.
- Pins Material: Legierungsstahl.

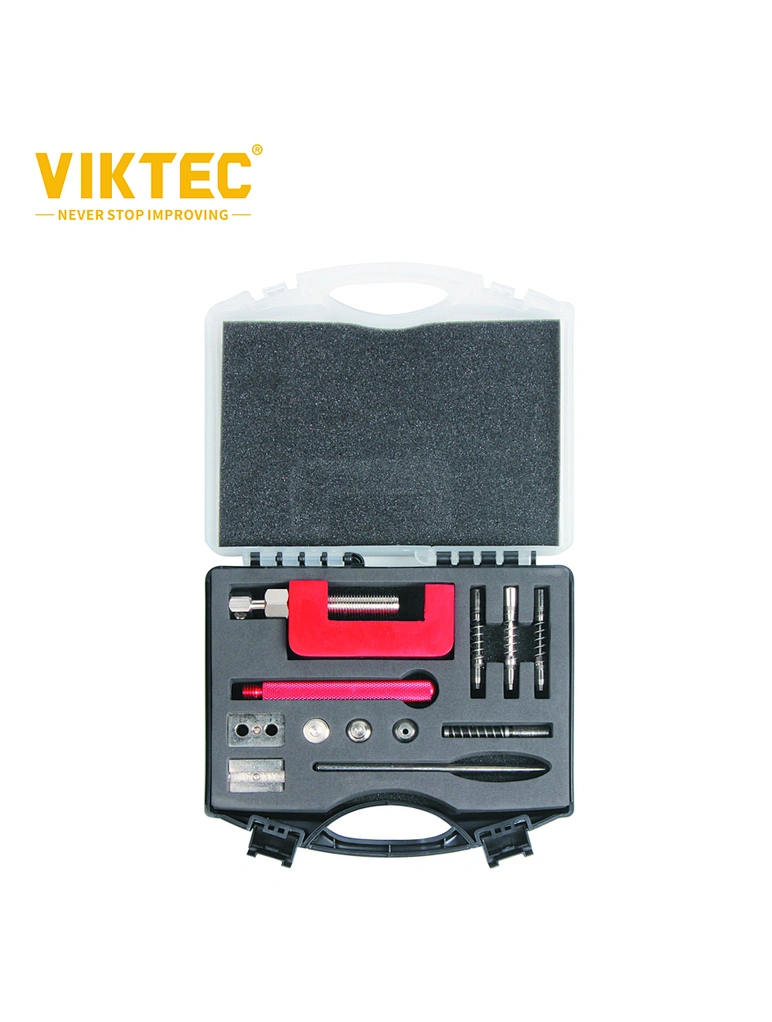

Packliste:
1.Frühling zum Gebrauch mit allen Stiften und dem Riveter
2.2,2 -mm -Brecher -Stift zur Verwendung mit Nockenketten
3.2,9 -mm -Brecher -Stift zur Verwendung mit 420 Größenketten
4.3,8 mm Brecherstift zur Verwendung mit 428, 520, 525, 530 (50), 532, 630 Größenketten
5.Werkzeugkörper
6.Untere Pinführung zur Verwendung mit 2,2 mm Stift
7.Nietstift
8.Untere Presseplatte -Slotted -for -für 520, 525, 530 (50) Größenketten
9.Obere Presseplatte -2holes -Foruseon520, 525, 530 (50) Größenketten
10.Kleiner Amboss zur Verwendung beim Nieten mit dem Verknüpfung in der CAM -Kette
11.Großer Amboss zur Verwendung beim Nietenverbindungsverbindung auf 520, 525, 17530 (50), 532, 630 Größenketten
12.Ausrichtungsschraube
13.Push-Bolzen
14.Handhaben
15.Schleifhebel
Anweisung:
Die folgenden Teile sind zum Austausch erhältlich:
Feder zur Verwendung mit allen Stiften und dem Riveter 449335
2,2 mm BreakerPin zur Verwendung mit CAM -Ketten 422236
2,9 mm Breakerpin zur Verwendung mit 420 Größenketten 422237
3,8 mm Breakerpin zur Verwendung mit 428, 520, 525, 530 (50), 532, 630 Größenketten 422238
Riveter Pin 449324
Großer Amboss zur Verwendung beim Nietenverbindungsverbindungen auf 520, 525, 530 (50), 532, 630 Größenketten 449336
Warnung:
Verwenden Sie keine Elektrowerkzeuge zu keinem Zeitpunkt, um einen Teil dieses Tools festzulegen oder zu lösen.
Jedes mit diesem Tool durchgeführte Verfahren sollte nur mit dem ausgelieferten Schleifhebel oder einem 14 -mm -Schraubenschlüssel von Hand durchgeführt werden. Verwenden Sie keine Schraubenschlüsselverlängerung oder Breaker -Bar. Dies kann das Werkzeug beschädigen.
Stellen Sie sicher, dass das Werkzeug vor jeder Verwendung sauber ist. Werkzeugfäden sollten geschmiert werden, um einen reibungslosen Betrieb zu gewährleisten und ein taktiles Gefühl für Bindungen oder übermäßige Spannungen während der Verwendung zu ermöglichen.
Eine unsachgemäße Verwendung oder Installation kann zu einer Schädigung der Kette und/oder der gesamten Ketten -FailureCusing -Schädigung des Fahrzeugs und/oder schwerer Verletzungen oder des Todes führen.
Es wird empfohlen, dass nur qualifizierte Motorrad -Service -Techniker jede Kettenänderung versuchen.
Die ordnungsgemäße Auswahl des richtigen Brecher -Pin ist kritisch.Weitere Informationen finden Sie in der folgenden Liste, um die korrekte Größenzahl von Breaker Pin zu erhalten.
2,2 -mm -Brecher -Stift zur Verwendung mit Nockenketten
2,9 -mm -Brecher -Stift zur Verwendung mit 420 Größenketten
3,8 mm Brecher -Stift zur Verwendung mit 428, 520, 525, 530 (50), 532 und 630 Größenketten
Beim Brechen einer Kettengröße 520 oder größer wird empfohlen, aber nicht notwendig, den Nietkopf des Kettenrollenstifts abzubauen. Dies kann die Belastung des Werkzeugs minimieren und dazu beitragen, die Wahrscheinlichkeit zu verringern, den Breaker -Stift zu beschädigen.
Montieren Sie das Werkzeug wie in gezeigt inBild a
1.Fädeln Sie die Ausrichtung in den Werkzeugkörper ein.
2.Wählen Sie den richtigen Breaker -Pin für die Kette, für die sie verwendet wird.
3.Schieben Sie die Feder den Schaft des richtigen Brecher -Stifts nach oben.
4.Wenn Sie eine Nockenkette brechen, müssen Sie die obere Stiftführung auf den Ausrichtungsbolzen schrauben und die untere Stiftführung in das Loch im Werkzeugkörper einsetzen, wie in gezeigtBild B.Die Verwendung des 2,2-mm-Unterbrecherstifts ohne Führungen führt zur Beschädigung oder Zerstörung des Unterbrecherstifts. HINWEIS: Decken Sie den Nockenkettentunnel unbedingt mit einem sauberen Tuch ab, um zu verhindern, dass Teile hineinfallen.
5.Setzen Sie den Unterbrecherstift und die Feder in den Ausrichtungsbolzen ein.
Warnung:
6.Schrauben Sie den Druckbolzen in den Ausrichtungsbolzen. Nur wenige Umdrehungen einfädeln. NICHT festziehen. Der Unterbrecherstift sollte immer noch mindestens 2 mm im Ausrichtungsbolzen versenkt sein, wie in gezeigtBildC.
Platzieren Sie das Werkzeug wie in gezeigt über der KetteBild Dund fahren Sie fort, die Kette zu unterbrechen.
1.Der Unterbrecherstift muss mindestens 2 mm im Ausrichtungsbolzen versenkt sein. Wenn die Ausrichtungsschraube weniger als 2 mm beträgt, kann es passieren, dass sie klemmt
2.Platzieren Sie eine Seite des Kettenrollenstifts in der Mitte des Lochs im Werkzeugkörper.
3.Senken Sie auf der gegenüberliegenden Seite des Glieds den Ausrichtungsbolzen über den Kettenrollenstift.
4.Ziehen Sie den Ausrichtungsschrauben von Hand oder mit A14mm -Schraubenschlüssel für einen festverzinslichen, sicheren, nicht überholenden. Über das Ziehen kann die Kettenrolle falsch ausrichten, was den Unterbrecherstift beeinträchtigt. Der Ausrichtungsschraube wird sich selbst zentrieren über die Kettenraller-Pinas, die sie gesichert ist.
5.Beginnen Sie mit dem mitgelieferten Schieber Leverora14mmwrenChtodrve der Kettenrolle mit dem mitgelieferten Rutschleer. Der Bolzen wird eine gewisse Spannung geben, wenn Sie den Kettenrollenstift herausfahren. Dies sollte sich glatt anfühlt und nicht viel Kraft oder Mühe annehmen. Wenn Sie der Meinung sind, dass es zu viel effizient ist, hören Sie auf, den Druckschrauben zu lösen, dann den Ausrichtungsschrauben zu lockern und bei Schritt 1 neu zu starten. LF zu viel Kraft wird angewendet. Der Brecher kann beschädigt oder zerstört werden. Die Anstrengung wird es zutiefst, wenn der Kettenschwärmerstift ausgelöst wird. Der Kettenrollenstift fällt nach Abschluss aus dem Werkzeugkörperloch.
6.Nachdem der Kettenrollenstift erfolgreich entfernt wurde, lockern Sie den Druckschrauben vollständig.
7.Lösen Sie die Ausrichtungsschraube, um das Werkzeug aus der Kette zu entfernen.
Warnung:
Jede Kette ist anders. Weitere Informationen finden Sie im Kettenhersteller, um die ordnungsgemäße Installation des Nietverbinds zu erhalten.
Dieses Werkzeug ist so konzipiert, dass sie Master -Glieder mit einem ausgehöhlten Ende am Kettenroller -Stift besiegen.
Die ordnungsgemäße Auswahl des korrekten Ambosleiters ist in der Lage. Weitere Informationen finden Sie in der Liste Bellow für die richtige Ambosgröße.
Kleiner Amboss zur Verwendung beim Nieten mit dem Verknüpfung in der CAM -Kette
Großer Amboss zur Verwendung während des Nietenverbindungs auf 520 - 525 ，530 (50) ， 532 und 630 Größenketten
Bauen Sie das Werkzeug zusammen, wie in Bild G gezeigt.
Fädeln Sie den Ausrichtungsschrauben in den zu Olby.
Schieben Sie die Feder den Wellen des Nietstiftes hoch. Neverusethebreakerpin.
Setzen Sie den Nietstift ein und flocken Sie sie in den Ausrichtungsschrauben.
Die Druckschraube in die Ausrichtungsschraube einbringen. Nur Thread avewturns.donottighten. Der Nietstift sollte noch in dem Ausrichtungsschrauben 2 -mmasshowninimageH eingetaucht werden.
5. Wählen Sie den korrekten Amboss für die Nieten der Kettengröße aus und setzen Sie sie in das Loch des zu Olbody. (Bild6) Stellen Sie das Werkzeug über die Kette, wie in Bildland gezeigt, um den Kettenrollenstift zu nutzen.
1. Der Nietstift muss im Ausrichtungsschrauben mindestens 2mmasshowninimageH eingetaucht sein.
Wenn weniger als 2 mmaliqmentboltmaybind.
Setzen Sie die Rückseite des Kettenrollers Pinto in die Mitte des Ambos
Senken Sie den Ausrichtungsschrauben über die Kettenrolle aus, die ausgebildet und genannt werden. (Imagel)
Ziehen Sie den Ausrichtungsschrauben von Hand oder mit A14mmwrenchforasnug an. Sicheret t.donotovertighten. Überziehen kann Pindamage verursachen.
Der Ausrichtungs-Boltwillself-Zentrum über dem Kettenroller-Pinasitissecured.
5. Beziehen Sie den Druckschrauben mit dem ausgelieferten Schleifhebel fest. Ziehen Sie ein wenig zu einer Zeit fest und überprüfen Sie die Menge an Fackeln häufig. Wenn Sie den Kettenrollenstift nicht überflammen.
Sobald die richtige Fackel erreicht wurde, lockern Sie die Druckschraube vollständig
Lösen Sie die Ausrichtungsschraube, um das Werkzeug aus der Kette zu entfernen.
Beziehen Sie sich auf die Spezifikationen des Kettenherstellers und messen Sie die Menge der Flackern. Wenn mehr Flare erforderlich ist, ist ATSTEP1 erforderlich.
VIKTEC bietet einen qualitativ hochwertigen Abbruchkettenschalter und einen Motorrad-Werkzeug-Set (Niet-Tools-Set"(VTN1420). Alle unsere Tools haben mindestens eine einjährige Qualitätsgarantie. Wenn Sie weitere Informationen zu unserem Motorrad-Tools-Set (Abriss-Kettenschalter und Niettools Set (VTN1420)) benötigen, zögern Sie bitte nicht, eine E-Mail zu senden oder uns anzurufen. Ihre Anfrage wird innerhalb von 24 Stunden beantwortet.
3.2,9 -mm -Brecher -Stift zur Verwendung mit 420 Größenketten
4.3,8 mm Brecherstift zur Verwendung mit 428, 520, 525, 530 (50), 532, 630 Größenketten
5.Werkzeugkörper
6.Untere Pinführung zur Verwendung mit 2,2 mm Stift
7.Nietstift
8.Untere Presseplatte -Slotted -for -für 520, 525, 530 (50) Größenketten
9.Obere Presseplatte -2holes -Foruseon520, 525, 530 (50) Größenketten
10.Kleiner Amboss zur Verwendung beim Nieten mit dem Verknüpfung in der CAM -Kette
11.Großer Amboss zur Verwendung beim Nietenverbindungsverbindung auf 520, 525, 17530 (50), 532, 630 Größenketten
12.Ausrichtungsschraube
13.Push-Bolzen
14.Handhaben
15.Schleifhebel
Anweisung:
Die folgenden Teile sind zum Austausch erhältlich:
Feder zur Verwendung mit allen Stiften und dem Riveter 449335
2,2 mm BreakerPin zur Verwendung mit CAM -Ketten 422236
2,9 mm Breakerpin zur Verwendung mit 420 Größenketten 422237
3,8 mm Breakerpin zur Verwendung mit 428, 520, 525, 530 (50), 532, 630 Größenketten 422238
Riveter Pin 449324
Großer Amboss zur Verwendung beim Nietenverbindungsverbindungen auf 520, 525, 530 (50), 532, 630 Größenketten 449336
Warnung:
Verwenden Sie keine Elektrowerkzeuge zu keinem Zeitpunkt, um einen Teil dieses Tools festzulegen oder zu lösen.
Jedes mit diesem Tool durchgeführte Verfahren sollte nur mit dem ausgelieferten Schleifhebel oder einem 14 -mm -Schraubenschlüssel von Hand durchgeführt werden. Verwenden Sie keine Schraubenschlüsselverlängerung oder Breaker -Bar. Dies kann das Werkzeug beschädigen.
Stellen Sie sicher, dass das Werkzeug vor jeder Verwendung sauber ist. Werkzeugfäden sollten geschmiert werden, um einen reibungslosen Betrieb zu gewährleisten und ein taktiles Gefühl für Bindungen oder übermäßige Spannungen während der Verwendung zu ermöglichen.
Eine unsachgemäße Verwendung oder Installation kann zu einer Schädigung der Kette und/oder der gesamten Ketten -FailureCusing -Schädigung des Fahrzeugs und/oder schwerer Verletzungen oder des Todes führen.
Es wird empfohlen, dass nur qualifizierte Motorrad -Service -Techniker jede Kettenänderung versuchen.
Die ordnungsgemäße Auswahl des richtigen Brecher -Pin ist kritisch.Weitere Informationen finden Sie in der folgenden Liste, um die korrekte Größenzahl von Breaker Pin zu erhalten.
2,2 -mm -Brecher -Stift zur Verwendung mit Nockenketten
2,9 -mm -Brecher -Stift zur Verwendung mit 420 Größenketten
3,8 mm Brecher -Stift zur Verwendung mit 428, 520, 525, 530 (50), 532 und 630 Größenketten
Beim Brechen einer Kettengröße 520 oder größer wird empfohlen, aber nicht notwendig, den Nietkopf des Kettenrollenstifts abzubauen. Dies kann die Belastung des Werkzeugs minimieren und dazu beitragen, die Wahrscheinlichkeit zu verringern, den Breaker -Stift zu beschädigen.
Montieren Sie das Werkzeug wie in gezeigt inBild a
1.Fädeln Sie die Ausrichtung in den Werkzeugkörper ein.
2.Wählen Sie den richtigen Breaker -Pin für die Kette, für die sie verwendet wird.
3.Schieben Sie die Feder den Schaft des richtigen Brecher -Stifts nach oben.
4.Wenn Sie eine Nockenkette brechen, müssen Sie die obere Stiftführung auf den Ausrichtungsbolzen schrauben und die untere Stiftführung in das Loch im Werkzeugkörper einsetzen, wie in gezeigtBild B.Die Verwendung des 2,2-mm-Unterbrecherstifts ohne Führungen führt zur Beschädigung oder Zerstörung des Unterbrecherstifts. HINWEIS: Decken Sie den Nockenkettentunnel unbedingt mit einem sauberen Tuch ab, um zu verhindern, dass Teile hineinfallen.
5.Setzen Sie den Unterbrecherstift und die Feder in den Ausrichtungsbolzen ein.
Warnung:
6.Schrauben Sie den Druckbolzen in den Ausrichtungsbolzen. Nur wenige Umdrehungen einfädeln. NICHT festziehen. Der Unterbrecherstift sollte immer noch mindestens 2 mm im Ausrichtungsbolzen versenkt sein, wie in gezeigtBildC.
Platzieren Sie das Werkzeug wie in gezeigt über der KetteBild Dund fahren Sie fort, die Kette zu unterbrechen.
1.Der Unterbrecherstift muss mindestens 2 mm im Ausrichtungsbolzen versenkt sein. Wenn die Ausrichtungsschraube weniger als 2 mm beträgt, kann es passieren, dass sie klemmt
2.Platzieren Sie eine Seite des Kettenrollenstifts in der Mitte des Lochs im Werkzeugkörper.
3.Senken Sie auf der gegenüberliegenden Seite des Glieds den Ausrichtungsbolzen über den Kettenrollenstift.
4.Ziehen Sie den Ausrichtungsschrauben von Hand oder mit A14mm -Schraubenschlüssel für einen festverzinslichen, sicheren, nicht überholenden. Über das Ziehen kann die Kettenrolle falsch ausrichten, was den Unterbrecherstift beeinträchtigt. Der Ausrichtungsschraube wird sich selbst zentrieren über die Kettenraller-Pinas, die sie gesichert ist.
5.Beginnen Sie mit dem mitgelieferten Schieber Leverora14mmwrenChtodrve der Kettenrolle mit dem mitgelieferten Rutschleer. Der Bolzen wird eine gewisse Spannung geben, wenn Sie den Kettenrollenstift herausfahren. Dies sollte sich glatt anfühlt und nicht viel Kraft oder Mühe annehmen. Wenn Sie der Meinung sind, dass es zu viel effizient ist, hören Sie auf, den Druckschrauben zu lösen, dann den Ausrichtungsschrauben zu lockern und bei Schritt 1 neu zu starten. LF zu viel Kraft wird angewendet. Der Brecher kann beschädigt oder zerstört werden. Die Anstrengung wird es zutiefst, wenn der Kettenschwärmerstift ausgelöst wird. Der Kettenrollenstift fällt nach Abschluss aus dem Werkzeugkörperloch.
6.Nachdem der Kettenrollenstift erfolgreich entfernt wurde, lockern Sie den Druckschrauben vollständig.
7.Lösen Sie die Ausrichtungsschraube, um das Werkzeug aus der Kette zu entfernen.
Warnung:
Jede Kette ist anders. Weitere Informationen finden Sie im Kettenhersteller, um die ordnungsgemäße Installation des Nietverbinds zu erhalten.
Dieses Werkzeug ist so konzipiert, dass sie Master -Glieder mit einem ausgehöhlten Ende am Kettenroller -Stift besiegen.
Die ordnungsgemäße Auswahl des korrekten Ambosleiters ist in der Lage. Weitere Informationen finden Sie in der Liste Bellow für die richtige Ambosgröße.
Kleiner Amboss zur Verwendung beim Nieten mit dem Verknüpfung in der CAM -Kette
Großer Amboss zur Verwendung während des Nietenverbindungs auf 520 - 525 ，530 (50) ， 532 und 630 Größenketten
Bauen Sie das Werkzeug zusammen, wie in Bild G gezeigt.
Fädeln Sie den Ausrichtungsschrauben in den zu Olby.
Schieben Sie die Feder den Wellen des Nietstiftes hoch. Neverusethebreakerpin.
Setzen Sie den Nietstift ein und flocken Sie sie in den Ausrichtungsschrauben.
Die Druckschraube in die Ausrichtungsschraube einbringen. Nur Thread avewturns.donottighten. Der Nietstift sollte noch in dem Ausrichtungsschrauben 2 -mmasshowninimageH eingetaucht werden.
5. Wählen Sie den korrekten Amboss für die Nieten der Kettengröße aus und setzen Sie sie in das Loch des zu Olbody. (Bild6) Stellen Sie das Werkzeug über die Kette, wie in Bildland gezeigt, um den Kettenrollenstift zu nutzen.
1. Der Nietstift muss im Ausrichtungsschrauben mindestens 2mmasshowninimageH eingetaucht sein.
Wenn weniger als 2 mmaliqmentboltmaybind.
Setzen Sie die Rückseite des Kettenrollers Pinto in die Mitte des Ambos
Senken Sie den Ausrichtungsschrauben über die Kettenrolle aus, die ausgebildet und genannt werden. (Imagel)
Ziehen Sie den Ausrichtungsschrauben von Hand oder mit A14mmwrenchforasnug an. Sicheret t.donotovertighten. Überziehen kann Pindamage verursachen.
Der Ausrichtungs-Boltwillself-Zentrum über dem Kettenroller-Pinasitissecured.
5. Beziehen Sie den Druckschrauben mit dem ausgelieferten Schleifhebel fest. Ziehen Sie ein wenig zu einer Zeit fest und überprüfen Sie die Menge an Fackeln häufig. Wenn Sie den Kettenrollenstift nicht überflammen.
Sobald die richtige Fackel erreicht wurde, lockern Sie die Druckschraube vollständig
Lösen Sie die Ausrichtungsschraube, um das Werkzeug aus der Kette zu entfernen.
Beziehen Sie sich auf die Spezifikationen des Kettenherstellers und messen Sie die Menge der Flackern. Wenn mehr Flare erforderlich ist, ist ATSTEP1 erforderlich.
VIKTEC bietet einen qualitativ hochwertigen Abbruchkettenschalter und einen Motorrad-Werkzeug-Set (Niet-Tools-Set"(VTN1420). Alle unsere Tools haben mindestens eine einjährige Qualitätsgarantie. Wenn Sie weitere Informationen zu unserem Motorrad-Tools-Set (Abriss-Kettenschalter und Niettools Set (VTN1420)) benötigen, zögern Sie bitte nicht, eine E-Mail zu senden oder uns anzurufen. Ihre Anfrage wird innerhalb von 24 Stunden beantwortet.
